組合式潔凈空調機組
    風量從3500m3/h至200000m3/h計30種規格共12種功能段供用戶自由選擇組合。主要適用于各種潔凈廠房的空氣凈化系統,如工業電子廠、精密機械制造廠、紡織車間、汽車噴涂車間、GMP制藥廠、化妝品、食品廠、純水車間、醫院手術部、ICU等多種場合。
按結構型式分類，可分為臥式、立式和吊頂式;按用途特征分類，可分為通用機組、新風機組、凈化機組和專用機組(如屋頂機組、地鐵用機組和計算機房專用機組等等);還可以按規格分類，機組的基本規格可用額定風量表示。
    凈化機組功能段的設置要根據生產工藝或潔凈室要求確定，這是基本原則。凈化機組功能段的合并及取舍要與空調房的設計緊密結合起來。

必須對凈化機組中的微生物污染點進行控制,由于結構、溫濕度較適宜細菌等微生物的滋長，凈化機組的箱體、過濾器、消聲器、加濕器等成了潛在的微生物污染點，必須對其進行控制。如機組箱體應無破損、無銹蝕、耐消毒、保溫及密封性能好，可使用如在冰箱上已廣泛應用的抗菌材料;過濾器性能指標符合要求,消聲器、加濕器等不滯留可凝物,機組內經常清洗或消毒。

新回風混合段
1、新回風口位置按設計要求可分別在端部、頂部或左右各側面設置，如與本樣本不一致時，要提供具體開口位置。在新回風口上可裝配調節閥，執行機構有手動、電動和氣動三種型式，由用戶任選。
2、過濾段 有初、中效過濾兩種，配有菱形袋式，四峰袋式，也可配用自動卷繞式，濾料用優質滌輪無紡布，并采用過濾器快速裝拆機構，壓蓋顯示及報警裝置。
新排風段
(也稱平頂分風混合段) 本段箱體內設有一次回風閥，閥門前后的箱頂各設一排風口和新風口，并配調節閥，其功能是:當有回風機時，供空調機排出部分回風，使新風與一次回風按要求比例混合;當過渡季節采用直流系統時，應關閉一次回風閥，全開排風閥和新風閥。
能量回收段
供雙風機系統中作交叉分風混合和排風能量回收用。本段箱體內設有一次回風閥，頂部為能量回收器，它是一種利用排風的冷(熱)來間接冷卻(加熱)新風，新風經過板式能量回收裝置，可回收排風顯熱能量的60%左右。同時，排風和新風不直接接觸，特別適用于排除室內有害氣體的直流空調系統的能量回收。作直流系統使用時，應關閉一次回風閥門,有劇毒氣體場所應單獨設排風系統，不宜使用該段。
中間段檢修段
本段起過渡段的連接和機組內部檢修照明用。在過濾段前，表冷段、加熱段、消聲段前后均須設中間段.
二次回風段
連接二次回風管用的中間段，頂部可設調節閥門，配有手動、電動或氣動調節機構，由用戶任選，此段也可各并于送風機段中。
表冷段

表冷器采用四、六、八排管的銅管串鋁箔的結構，鋁箔為雙翻邊波紋邊形式，大彎管熱交換器減少60%的焊接彎頭，提高了熱交換功率，先進的機械漲管形式保證了熱交換器的接觸性能，該熱交換器分固定式和旋轉式兩種，用戶可根據需要任選一種，熱媒采用蒸汽或熱水。

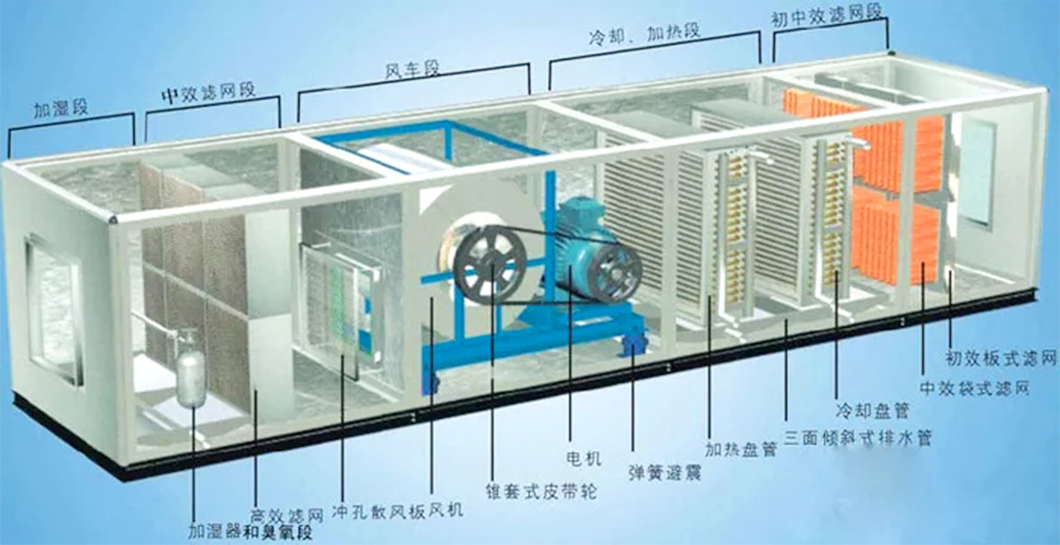

組合式空調機組結構圖
